Tips gevraagd voor het Vervangen van een Microswitch van het dak


Tilbo Z3&Z4
 Share

Aanbevolen berichten



Nu heb ik een probleem met dak van mijn Z4 net als bij sommige anderen gaat niet meer open. Via het  diagnose apparatuur is gebleken dat foutmelding A692 ( microswitch  rechter zijde  rear module closed het probleem is.



 Mijn vraag is dan ook heeft iemand misschien tips  en of ervaring heeft hoe dat ik die microswitch het makkelijkste kan vervangen aangezien hij op een zeer ongemakkelijke positie  bevindt zie bijlage



alvast bedankt voor jullie tips



Groetjes,

Harold

Geüploade afbeeldingen

  •
  •



97 kb · Klaar


Link naar reactie
Delen op andere sites

  • Reacties 10
  • Created
  • Laatste reactie

Top Posters In This Topic

Ik heb hooguit een productbeschrijving van de e89 op pdf,misschien dat er in de hulpfunctie van ista d nog wat te vinden is,als ik tijd heb kijk ik ffe voor je.





Link naar reactie
Delen op andere sites

54 37 245Microschakelaar aan kinematicabox links vervangen
Vereiste voorbereidende werkzaamheden:
Uitbouwen:
Klep van de cabriokapopbergruimte in de weergegeven stand brengen.
Let op!
Klep van de cabriokapopbergruimte sluit bij drukloos systeem en moet met een geschikt hulpmiddel worden ondersteund.
Aanwijzing:
Het hydraulisch systeem moet drukloos zijn.

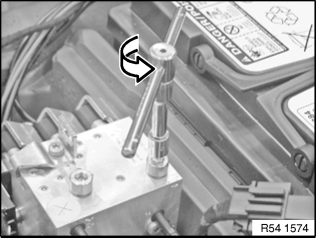

Bout aan de hydraulische eenheid met 1,5 omwentelingen openen.

Borgklem (1) ontgrendelen en lostrekken.

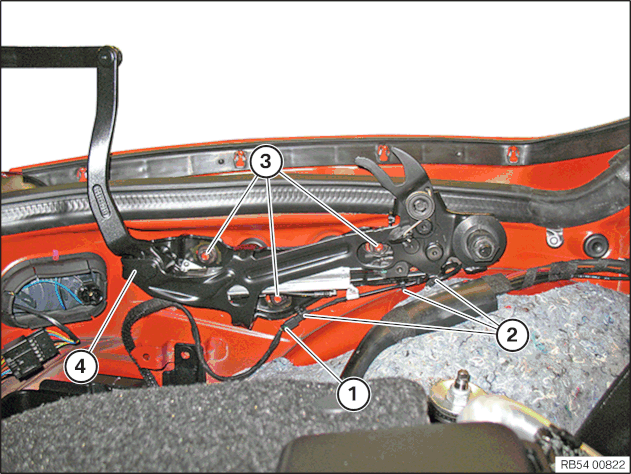

Stekkerverbinding (1) zo nodig ontgrendelen en losnemen.
Kabelbinder (2) losmaken.
Moeren (3) losdraaien.
Kinematicabox (4) wegleggen.

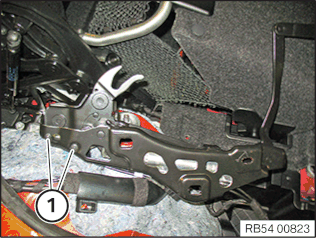

Bouten (1) losdraaien.
Microschakelaar verwijderen.



Inbouwen:

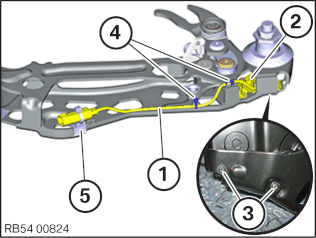

Leiding (1) aanbrengen.
Aanwijzing:
Op correcte kabelligging letten!


Microschakelaar (2) positioneren.
Draai de bouten (3) vast.
Aanhaalmoment 54 37 19AZ.


Leiding (1) met kabelbinder (4) en (5) bevestigen.
Let op!
Gevaar voor beschadiging!
Bij een verkeerde kabelligging de leiding kan worden losgetrokken.

Op correcte bevestiging van het stekkerhuis (1) letten.



Extra werkzaamheid voor motorvoertuigen met productiestand 3/2014 :
Aan de kabelboom aan voertuigzijde moet het stekkerhuis worden vervangen.
Leiding (1) direct op de stekkerhuis (2) verwijderen.
Plakband (3) op een lengte van ca. 4 centimeter voorzichtig verwijderen. Leidingen (1) daarbij niet beschadigen.
Afdichting (onderdeelnummer 8 353 706) op alle leidingen schuiven (dunnere zijde van de afdichting naar kabeluitende) positioneren.
Bedrading afstrippen.
Pinnen (onderdeelnummer 8 366 260) met behulp van speciaal gereedschap 61 9 041 vastkrimpen .
De pinnen in stekkerhuis (onderdeelnummer 8 365 340) aanbrengen (pinbezetting kan vrij worden gekozen). Erop letten, dat de afdichtingen in het stekkerhuis goed zitten.


Kinematicabox (4) positioneren.
Moeren (3) licht aantrekken.
Stekker (1) aansluiten en vergrendelen.
Stangenstelsel (2) op de pen schuiven.

Vergrendel de borgklem (1).
Afstelling:
De bouten (1) totdat ze aanliggen in de schroefdraad draaien.


De kinematicabox moet nog net kunnen worden verschoven, om zichzelf te kunnen centreren.
Deksel opbergvak cabriokap sluiten.


Achterklep openen.
Bouten (1) aantrekken.
Aanhaalmoment  54 37 2AZ.
De naden controleren.
Zo nodig kinematicabox handmatig afstellen.
Na een correcte instelling van de achterklep sluiten en de klep van de cabriokapopbergruimte openen.
Bout (2) aantrekken.
Aanhaalmoment  54 37 2AZ.
Noodzakelijke nabewerking:





Heb je hier wat aan?
aangepast door sandere39
Link naar reactie
Delen op andere sites

jammer de plaatjes erbij willen niet plakken...

aangepast door sandere39
Link naar reactie
Delen op andere sites

Het heeft me twee uurtjes kost om de limiet switch in te bouwen in alles weer af te stellen.  Ik moet nu nog alleen de lijn aan de binnenkant van de kofferbak nee dat is een klusje voor morgen



Nogmaals bedankt voor je informatie



 Groetjes Harold

Link naar reactie
Delen op andere sites

Mooi man ,blij dat ik je op weg kon helpen.

Ik heb alles uit ista d gehaald ,dit heb ik op mn laptop geinstaleerd staan.
