Aux kabel aansluiten

[hoppema]

Vandaag is mijn aux kabel binnen gekomen die ik via internet had bestelt.

Gelijk aan de slag gegaan en kwam er al snel achter dat de adapter die aan het einde van de kabel niet in de achterkant van mijn radio past. De adapter was een 6 Pins aansluiting en die heb ik niet vrij.

op internet gaan zoeken en toen kwam ik deze site tegen.

https://www.bavauto.com/Assets/inst_pages/ins314.pdf

Hier leggen ze uit hoe je de kabel kan aansluiten op je 12 pins adapter.

Toen heb ik geprobeerd om de kabels + kabel schoentjes in zijn geheel los te krijgen uit de 6 pins adapter, dit helaas zonder suc6. de schoentjes uiteindelijk met voor gezeur los gekregen, zijn wel wat krom etc.

Echter kloppen de kleuren niet van mijn aux kabel.

die van mijn zijn namelijk rood-wit-zwart.

Welke kabel moet nou in welk slot als je de handleiding zou volgen?

en ook ben ik wel benieuwd hoe je de kabels op een normale manier los zou kunnen krijgen zonder de adapter te beschadigen.

[Maurits]

Op de kabelschoentjes zit een klein lipje. Als je aan de kabel zou trekken zonder verder iets te doen houdt dat lipje hem tegen op het plastic van de adapter. Als je voordien dat lipje indrukt met een klein schroevendraaiertje, kun je ze er zo naar boven uitschuiven.Op deze foto (let even niet op de pijltjes, die zien op iets anders) zie je op de tekening links van de AUX kabel ook hoe zo'n lipje er uit hoort te zien:

Hier zie je welke pinnen van welk stekkerblok je moet hebben. Ik had zelf een rode (pin 3), blauwe (pin 4) en bruine (pin 10) draad. Ik durf je dus niet te zeggen hoe dat is als ze rood, wit en zwart zijn, maar met trial by error ben je daar snel genoeg uit nu je weet hoe je de pinnen weer uit het stekkerblok krijgt.

Als alles goed is aangesloten kun je AUX selecteren op de radio en krijge je dus ook "AUX" in beeld.

[hoppema]

Bedankt voor je reactie.

Omdat ik ze eruit heb getrokken zien de schoentjes er niet helemaal netjes meer uit en ben dus bang als ik ze op de kabels doe ze misschien wel vast blijven zitten. Heb zojuist als BMW Breeman gebeld met die verkopen de schoentjes niet los helaas.

Ben nu eerst op zoek naar nieuwe schoentjes om alles netjes aan te kunnen sluiten.

weet jij misschien waar ze deze schoentjes los verkopen?

[Scorpion]

Als je gewone kabelschoentjes bedoeld, deze kun je oa krijgen bij Heuts en Hornbach

[hoppema]

Nee het zijn geen normale schoentjes en heb al op internet gezocht, maar helaas zonder resultaat.

Er is niet eens een afbeelding van te vinden op internet, of ik gebruik verkeerde zoektermen.

Het zijn kabelschoentjes die aan het begin hetzelfde zijn zoals de normale maar het einde is Vierkant met een lipje zodat deze vasthaakt.

Op de afbeelding van Inspector Holmes kan zien het het er ongeveer uit ziet.

[Maurits]

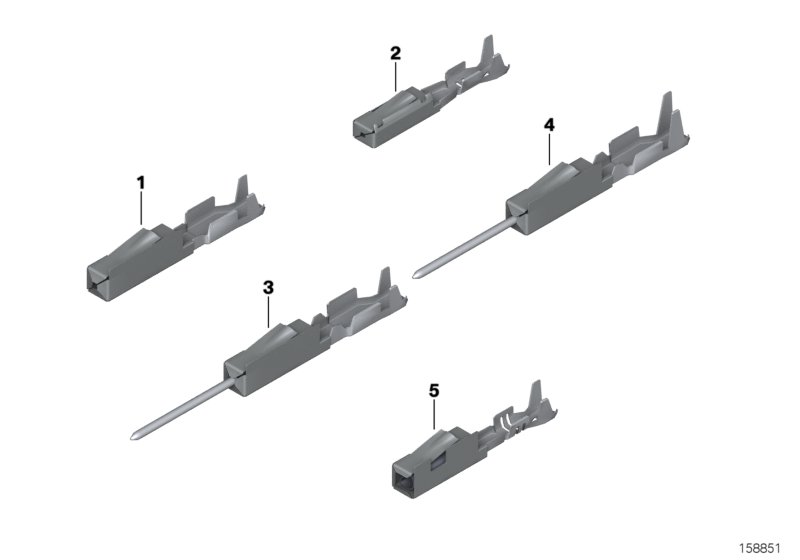

Je zoekt onderdeelnummer 61138369696.

Dat is nummer 1 in dit plaatje:

Weet je zeker dat die niet per stuk / per tien ofzo te koop zijn? Anders zou je een andere 0,2 - 0,5 mm2 vrouwelijke connector moeten vinden. Die worden volgens mij bij andere toepassingen zoals in computers ook wel gebruikt.

Ik vond ook nog het - op de andere foto opgevouwen - bij mij destijds meegeleverde schema met pinnen van de radio:

Kun je niks afleiden uit de kleuren van andere apparaten?

[Peter]

_{www.rdae.nl ??}

[hoppema]

Op deze site komen ze wel aardig in de buurt.

ik stuur morgen even een mailtje of hij het type schoentje heeft.

[Maurits]

Want je weet zeker dat BMW ook met het juiste onderdeelnummer niet levert?

[Horus]

Hallo Hoppema,

Ik heb eventueel deze kabelschoentjes voor je; schoentje is plm 15 mm lang en plm 2 mm breed en ook hoog. Je zou dan deze kabeltjes op lengte moeten maken en aan die van jou solderen o.i.d.. De kleurcodering zal niet overeen komen.

Je ziet op de foto twee kabelschoentjes en in het zwarte "huisje" zitten er nog twee, die kunnen er (met beleid) uit. Dat eruit halen zal ik voor je doen. Laat maar even weten of de maten overeenkomen en hoe lang ik de draadjes zal laten (gewichtsbesparing), dan stuur ik ze aan je op.

[hoppema]

Ik ben zojuist bij Breeman zelf langs gegaan en nu was het wel mogelijk ze te bestellen.

Terwijl ik gisteren nog telefonisch contact had met de Werkplaats en ik werd afgescheept met ''ik heb geen idee wat je bedoelt ik heb alleen een complete kabelboom''

Ze gaan ze nu voor me bestellen.

@Horus , bedankt voor je oplossing.

[Horus]

Succes; we horen graag of het gelukt is.

[GuidoK]

Nou dan weet je gelijk het intelligentieniveau van de partsmanager van Breeman.

Ik zou mezelf ongelofelijk schamen als een klant mij zou moeten vertellen waar Abraham de mosterd haalt op m'n eigen vakgebied

24 november 2015 aangepast door GuidoK

[Maurits]

^Dat is in ieder geval bij BMW Amsterdam zeker niet anders. Hoe vaak ik daar al te horen heb gekregen dat iets niet kon ...

[hoppema]

De manier waarop de beste man reageerde had ik al snel door dat hij totaal geen zin had om moeite te doen voor me.

Nota bene naar hetzelfde bedrijf een mailtje gestuurd waarbij me netjes werd vertelt dat ze het gingen bestellen en ik het morgen kan komen ophalen

[Scorpion]

^is hun teveel werk voor een paar euro

[Horus]

Ze verkopen liever .........; maar.......... (zeker in deze tijd van het jaar) wie het kleine niet eert......... kan dan ook barsten.

[hoppema]

Morgen even uitvogelen met de kleuren.

denk dat zwarte zoiezo in slot 10 moeten aangezien in de electro bruin en zwart hetzelfde is.

[Horus]

Ben benieuwd of het je gaat lukken; zou toch mooi zijn. Ik stel me zo een beeld voor ogen van zoals je daar met het zweet op je kop met die kabelschoentjes aan goochelen bent geweest. Of viel dat wel mee? (Ik reken natuurlijk bij mezelf af) Daarom juist zo mooi als het weer als origineel voor elkaar komt.

[kmk4444]

Ik ben destijds heeeel erg lang hiermee bezig gehad en heb die kabel destijds ook gehad.... zie hier hoe ik het met hulp van het forum heb opgelost. https://www.bmwzforum.nl/index.php?/topic/14869-aux-in-ik-ben-totaal-zoek/

[Horus]

@Hoppema; Is het gelukt met de nieuwe kabelschoentjes?

[hoppema]

net de schoentjes opgehaald bij de dealer.

en het is dan toch eindelijk gelukt :D

Zwart in 10

Rood in 3

en wit in 4

bedankt allemaal

[Horus]

Dat is heel mooi. Goed geluid?

[hoppema]

vond het aan het begin wat leeg klinken maar heb de bass en Treble wat aangepast en komt nu goed geluid uit.

heb er wel 2 draadjes uitgehaald die er in zaten.

Waren groen/geel, geen idee waar ze van zijn.

[Horus]

Die Groen / Gele draadjes, niet van een CD wisselaar oid? Toch apart.

Zaten die twee draadjes op de plek waar jou Zwart/Rood/Wit moest komen?
